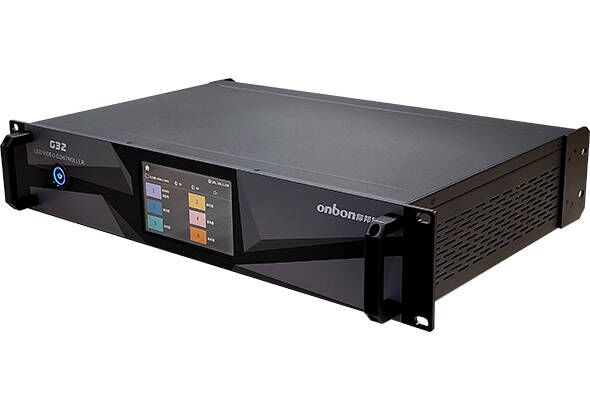

OVP-G32 8K超高清視頻控制器是為滿足對視頻切換有著苛刻要求的大型舞臺演出場合而設計的，由于輸入可達到4K超高分辨率，輸出可達到8K×2K超高分辨率，因而可為 8K超高分辨率的大型舞臺LED背景墻提供令人震撼的無比清晰的圖像。此外，由于集成了32路千兆網輸出接口，不僅提高了可靠性，更為遠程維護 LED 顯示屏帶來極大便利。
最大帶載2096萬像素，寬度≤16376，高度≤16376；
輸入接口：HDMI2.0*2、HDMI1.3*2、DVI*1、EXT*1；
支持2路4Kx2K@60Hz和2路4Kx2K@30Hz；
標配5"觸控屏，支持多語言菜單界面（中文、英文、俄文、越南語）;
標配無線WiFi，支持手機APP無線控制；
標配RS232控制接口，可接入中控設備；
2U機箱，重量≤6.2KG。
訂單熱線：
0512-36912677/88/99
OVP產品采用設備集成發送卡設計，不僅提高可靠性，更為遠程維護LED顯示屏帶來極大便利；
支持輸入視頻源定時切換；
支持設備輸出信號的開啟和關閉；
支持自定義分辨率；
支持點對點輸入與輸出；
支持對輸入視頻源畫面進行截取、局部顯示；
支持輸入自適應信號源分辨率；
支持輸出自適應顯示屏參數配置；
支持快捷靈活的色溫調節；
支持輸入和輸出信號熱備份；
可預存8/16種用戶模式供用戶快速調用；
支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級。
OVP-L/M系列前置USB2.0接口，支持U盤播放，支持視頻播放、圖片播放、視頻和圖片混合播放三種模式；
OVP-M/H系列標配wifi（M1X除外），標配2.8"液晶屏，支持多語言菜單界面（中文、英文、俄文、越南語）；
OVP-M/H系列支持EXT*1擴展接口（M1X除外），可根據客戶需求，靈活選配SDI接口模塊或無線同屏模塊；
OVP-H系列標配1-2路DP輸入接口，標配RS232中控接口；
OVP全系列標配音頻輸入輸出接口。 （G系列除外）
產品檢測和資質認證
OVP產品通過國家自愿性產品認證試驗，經過安全測試和電磁兼容性測試，獲得CQC認證證書；
OVP產品通過歐盟強制性產品認證試驗，經過安全測試和電磁兼容性測試，獲得CE認證證書；
OVP產品通過了中國ROHS2.0《電器電子產品有害物質限制使用管理辦法》和GB/T 26572-2011的6項規定檢測；
OVP產品通過了歐盟ROHS《關于限制在電子電器設備中使用某些有害成分的指令》的10項規定檢測。
| 視頻輸入源 | ||
|---|---|---|
| HDMI2.0×2 | VESA標準：4K@60Hz向下兼容 | |
| HDMI1.3×2 | VESA標準：2K@60Hz向下兼容 | |
| DVI×1 | VESA標準：2K@60Hz向下兼容 | |
| EXT×1 | 擴展輸入，缺省為HDMI，可選配3G SDI或無線投屏輸入 | |
| 視頻輸出端口 | ||
|---|---|---|
| HDMI監視×2 | 1024×768@60Hz | |
| NET×32 |
32千兆網口輸出，通過網線連接LED顯示屏，直連接收卡； |
|
| 音頻輸入/輸出端口 | |
|---|---|
| HDMI音頻 | HDMI視頻輸入端口內嵌 |
| AUDIO_OUT | 3.5mm模擬音頻輸出接口 |
| 控制接口 | ||
|---|---|---|
| COM | USB控制接口 | |
| LAN | 網絡控制接口 | |
| WIFI | WIFI無線控制 | |
| RS232 | 串口控制接口，可接入中控設備 | |
| 重要功能 | |
|---|---|
| 通訊功能 | 支持串口通訊，支持局域網通訊和IP地址配置，標配無線WiFi，支持手機APP無線控制，標配RS232中控接口 完成OVP視頻設備的相關參數設置和功能配置，完成對LED顯示屏的參數設置 |
| 接口擴展 | 支持選配3G-SDI接口，選配手機無線同屏模塊 |
| 計劃任務 | 支持輸入視頻源定時切換 |
| 多語言界面 | 液晶菜單支持中文、英文、俄文、越南語共4種語言界面 |
| 開機LOGO | 支持默認、自定義和無LOGO三種選項 |
| 信號快速切換 | 支持各信號源之間快速切換 |
| 多畫面功能 | 支持六畫面顯示 |
| 圖像鏡像功能 |
支持水平鏡像、垂直鏡像、水平垂直鏡像 |
| 畫面截取功能 | 支持對輸入視頻源畫面進行截取、局部顯示 |
| 點對點功能 | 支持點對點信號輸出模式的開啟和關閉 |
| 亮度調整 | 支持100級亮度調整 |
| EDID設置 | 支持HDMI、DVI自定義輸入分辨率 |
| 輸出控制 | 支持設備輸出信號的開啟和關閉 |
| 色溫調節 |
預設自然、偏暖、偏冷三種顯示效果，用戶亦可自定義色溫 |
| 用戶模式 | 支持預存≤16個用戶模式，支持便捷的場景切換 |
| 熱備份功能 |
支持輸入和輸出畫面熱備份功能 |
| 工廠復位 |
支持設備恢復出廠設置 |
| 按鍵鎖 | 支持對設備面板設置按鍵鎖定和按鍵解鎖狀態，防止誤操作 |
| 工程鎖 | 支持對設備設置工程鎖 |
| 系統升級和維護 | |
|---|---|
| 固件升級功能 |
支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級， 為客戶有效節約成本，降低項目風險 |
| 整機規范 | |
|---|---|
| 輸入電壓 | 100-240V~50/60Hz |
| 額定功率 | ≤100W |
| 操控方式 | 觸控液晶菜單、LedshowTV演播器軟件、OVP Builder設備配置軟件、Builder APP |
| 觸控屏 | 5”彩色觸控屏，分辨率800*480 |
| 裝箱配件 |
3Pin主機電源線1.5M*1, WIFI直桿彎頭天線*1, 六類軟網線1.5M*1 |
| 機箱 | 金剛黑 鋁面板 2U標準工業機箱 |
| 尺寸 | 482.6mm×333mm×88mm |
| 重量 | ≤6.2KG |
|
環境適應性 |
|
|---|---|
| 工作溫度 |
-30℃～70℃ |
| 環境濕度 |
15%～85% |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾和抗擾度 |
對OVP設備的電源端口、HDMI接口、DVI接口進行無線電騷擾檢測。 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機 電磁兼容 第一部分 發射要求》定義的騷擾限值。 騷擾檢測符合歐盟《EN 55032：2015 多媒體設備的電磁兼容性》的規定要求。 騷擾抗擾度檢測符合《ICE/EN 61000 電磁兼容性》的規定要求。 |
| 靜電放電抗擾度 |
對OVP設備的USB口、HDMI接口、DVI接口進行靜電放電抗擾度檢測。 試驗等級4級，接觸放電8KV。 符合《GB/T17626.2-2018電磁兼容試驗和測量技術靜電放電抗擾度試驗》的規定要求。 符合《ICE/EN 61000-4-2》的規定要求。 |
| 浪涌沖擊抗擾度 |
對OVP設備的電源端口和網口進行浪涌沖擊檢測。 試驗等級4級，測試電壓4KV。 符合《GB/T 17626.5-2019電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》的規定要求。 符合《ICE/EN 61000-4-5》的規定要求。 |
| 文件名稱 | 技術說明 | 下載次數 | 下載 | 網盤下載 |
|---|---|---|---|---|
|
LedshowTV 2021多媒體演播器 最新版
版本號：V23.4.10.00 |
58024 | |||
|
底層固件升級包 G32
版本號：20221015 |
758 | |||
|
OVP Builder APP 用戶手冊
版本號：20221115 |
仰邦視頻處理器配套使用的APP
|
11151 | ||
|
G32 規格書
版本號：20230616 |
1518 | |||
|
G系列視頻控制器 用戶手冊
版本號：20220802 |
適用于OVP-G32/G24/G16 視頻控制器
|
860 |
