內置多組中英文字庫，支持信息動態刷新。廣泛應用于工業現場、設備配套、車載顯示、智能公交站牌和集群顯示系統等領域的二次開發。
支持三基色 ¦ 智能描點 ¦ 環境監測 ¦ 十字屏/T型屏 ¦ 多組動態區域 ¦ 多語種字庫；
板載RS232+RS485+USB接口，RS232通訊距離≤200m，U盤延長線≤15m穩定傳輸；
板載各類傳感器接口，板載繼電器開關，板載節目選擇接口；
兼容5K協議。相較5K系列，大幅提升刷新率和各項性能；
以下情況強烈推薦6K系列：顯示信息實時更新、帶載各種傳感器、配套SM16188B模組、配套三基色模組等。
帶載點數≤128*32點時，串口通訊的動態刷新間隔可達20ms。
訂單熱線：
0512-36912677/88/99
BX-5K1 /6K1字庫控制器廣泛應用于各種工業設備配套
符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》
1. 主要功能特性
提供通訊協議，專用于設備配套、揚塵在線、智慧停車、數字倉儲屏，工業現場、車載顯示、智能公交等；
內置多組中英文字庫，支持多語種字庫；
目前已支持中文、英文、俄文、阿拉伯文、希伯來語、法語、西班牙語、日語、緬甸語、維吾爾語、韓文、泰文、老撾文、藏文等14個語種字庫。
出廠標配16*16中文和8*16英文字庫，用戶可自行制作下載48*64內的任意點陣各語種字庫。
2. 主要產品和選型原則
⑴ BX-5K1 (RS232/RS485)
第一代字庫控制器，應用最廣泛。
僅支持單雙色模組，僅支持中英文字庫，僅支持串口通訊；
新版BX-5K1將于2022年9月批量下線，將在畫面刷新率和數據實時更新方面同步6K1的性能。
⑵ BX-6K1 (RS232+RS485)和BX-6K1 (網+RS232+RS485)
第二代字庫控制器，應用廣泛。
支持多語種字庫；
具備六代產品各種優勢：
A.支持各種規格的單色、雙基色、三基色LED顯示模組
B.畫面刷新率大幅提升，數據實時更新速率大幅提升，支持各種傳感器能力大幅提升
C.支持全功能接口和全通訊接口；
D.隔離網絡無效數據，適應繁忙復雜網絡（含較多攝像頭），通訊更穩定。
新版BX-6K1(RS232/RS485)標配板載wifi，將于2022年9月批量下線。
3. 性能穩定
⑴ -40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率；
⑵ 涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
⑶ 采用塑殼托架包裝，阻燃、環保、防靜電、耐高溫，直接上屏；
⑷ 通訊穩定不掉線。所有通訊接口和輸入輸出接口嚴格抗靜電和抗浪涌設計。
4. 資質完備
⑴ 產品通過CE測試和認證，獲得CE認證證書；
⑵ 產品的各項技術指標通過第三方機構檢測并出具檢測報告。符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》；
⑶ 產品控制軟件通過專業軟件評測中心測試并出具測試報告，獲得相關的軟件著作權。產品各項功能符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》；
⑷ 產品通過歐盟ROHS檢測，并出具檢測報告。
BX產品以核心科技承繼了大型LED集群顯示系統和定制開發項目上的優勢地位！
BX產品延續了仰邦科技“激情 創新 定義完美顯示”的產品理念！
| 技術參數 | |
|---|---|
| 產品狀態 | 新版2020年11月投放市場，批量現貨供應 |
| 控制點數 |
單色/雙色/三基色32K點；寬度≤512 |
| 顯示模式 | 單色 512*64 |
| 存儲容量 | 4MByte |
| 節目數量 | 支持32個節目。特殊需求可定制擴展 |
| 區域數量 | 支持5個靜態區+5個動態區。特殊需求可定制擴展 |
| 區域類型 | 靜態區、動態區 |
| 字庫文件 | 出廠標配16*16中文字庫和8*16英文字庫；用戶可制作下載48*64內的任意點陣各語種字庫 |
| 顯示效果 | |
|---|---|
| 移動平滑性 | 文字左移不錯列，降低移動速度畫面不抖動，長屏左移亮度不損失； |
| 畫面穩定性 | 支持畫面移動速度任意調節； 刷新率高，畫面穩定； |
| 最佳視效帶載寬度 | 在最大寬度下均能保證最佳視效 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格的單色、雙基色、三基色LED顯示模組 |
| 列驅動IC |
支持74HC595、常規恒流芯片、雙鎖存芯片等各種主流LED驅動芯片；不支持PWM芯片 |
| 行譯碼IC | 支持74HC138行譯碼和無譯碼模組，暫不支持其它行譯碼芯片，后期陸續添加支持各種行譯碼芯片 |
| 掃描類型 | 支持智能描點，支持靜態至1/32掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點 |

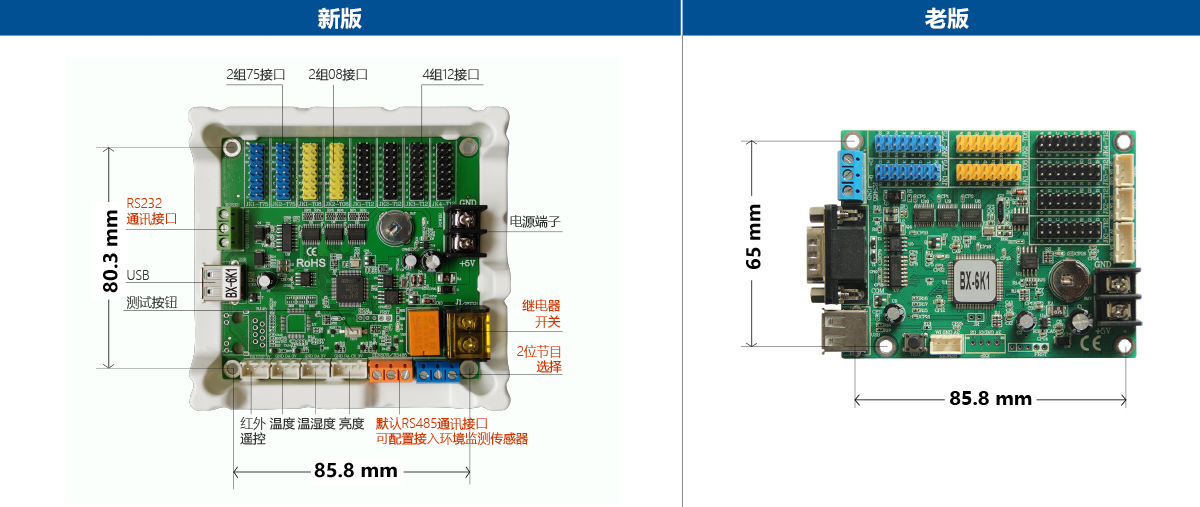

| 板載接口 | |
|---|---|
| 顯示接口 | 2 組 T75 接口+2 組 T08 接口+4 組 T12 接口 |
| 通訊接口 | 板載RS232+RS485+USB接口 |
| 傳感器接口 |
板載標配亮度/溫度/溫濕度傳感器接口、RS485環境傳感器接口、紅外遙控頭接口 |
| 節目選擇接口 | 標配2位節目選擇接口，支持外部信號控制4個節目切換播放；可通過IO管腳配置滿足更多節目切換需求 |
| 遠程開關接口 | 板載繼電器開關，支持遠程開關屏幕電源 |
| 重要功能 | |
|---|---|
| 通訊功能 |
支持RS232和RS485串行通訊；支持U盤下載字庫； |
| 節目播放控制 |
支持節目順序播放、節目定時播放； 標配2位節目選擇接口，支持外部信號控制4個節目切換播放，可通過IO管腳配置滿足更多節目切換需求 |
| 定時開關功能 | 板載繼電器開關，支持軟件命令開關和定時自動開關屏幕 |
| 亮度調整功能 | 16級亮度調整，支持三種亮度調整模式：手動調亮、分時段自動調亮和環境自適應調亮 |
| 遙控器功能 | 支持節目選擇、畫面鎖定、亮度調整、屏幕開關機、屏幕測試 |
| 常規傳感器功能 | 支持溫度、溫濕度傳感器的便捷接入和顯示；支持亮度傳感器的便捷接入； |
| 環境監測傳感器功能 |
支持風速、風向、空氣質量、噪聲、大氣壓力、光照、負氧離子等各類環境監測傳感器的便捷接入和顯示； 支持雷達測速、水位、雨量等傳感器的定制接入和顯示； |
| 信息動態刷新 | 支持5個動態區域。帶載128*32點單色屏時，串口通訊的信息更新速度可達20ms以內 |
| 語音播報功能 | 選擇BX-6K1-YY，支持中英文語音播報。可同步播報顯示內容，也可獨立播報其它內容 |
| 屏參速配功能 | 支持屏幕配置參數的保存與回讀 |
| 二次開發 | 提供通訊協議和LedshowZK測試軟件，也提供C# 、JAVA、VB、C++整套的開發工具 |
| 內置字庫 |
內置多組中英文字庫，支持多語種字庫。 出廠標配16*16中文和8*16英文字庫，用戶可自行制作下載48*64內的任意點陣各語種字庫 |
| 系統升級和維護 | |
|---|---|
| 固件升級功能 | 支持底層軟件在線升級，極大方便了系統開發、維護和功能升級，
為客戶有效節約成本，降低項目風險； |
|
電氣參數 |
|
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓） 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 額定功率 | ≤2W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對控制器的網口、串口、USB口、傳感器接口、I/O控制接口進行浪涌沖擊檢測 |
| 浪涌沖擊抗擾度 |
對控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 | 精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求，直接上屏安裝； |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧。 |
