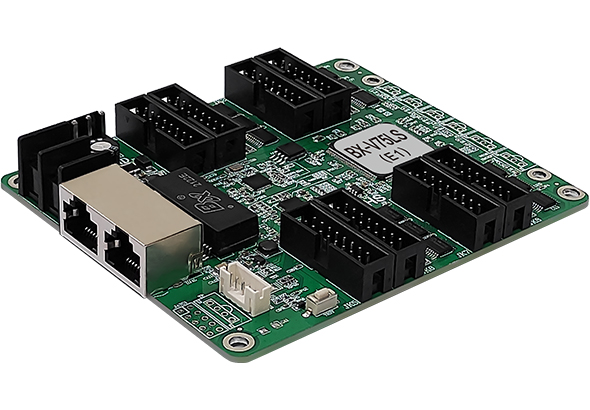

BX-V75LS接收卡是仰邦科技最早推出的一款經典產品。歷年來無數項目充分驗證了其高品質顯示效果和高穩定性，客戶評價“簡單、易用，效果好”。
板載8組75接口，16組RGB信號輸出；
集成HUB75，無需轉接板，安裝便捷，穩定性好。
掃一掃，“購”驚喜
BX-V75LS接收卡是仰邦科技最早推出的一款經典產品。歷年來無數項目充分驗證了其高品質顯示效果和高穩定性，客戶評價“簡單、易用，效果好”。
板載8組75接口，16組RGB信號輸出；
集成HUB75，無需轉接板，安裝便捷，穩定性好。
訂單熱線：
0512-36912677/88/99
支持所有BX發送卡和OVP發送設備
支持常規芯片實現高刷新、高灰度、高亮度
畫質更完美，消除顯示模組設計引起的某行偏暗、低灰偏紅、鬼影等細節問題
支持常規恒流芯片、雙鎖存芯片、PWM芯片等主流LED驅動芯片
支持靜態至1/64掃描之間的任意掃描類型
支持任意空點，適配各種規格模組
支持數據偏移實現異形屏幕控制，支持球形屏、立方體屏、各種不規則異形屏和創意顯示屏
支持數據對開，顯著提高刷新率，也可合理減少接收卡使用數量
支持數據組任意交換，便于接收卡和顯示模組間連接排纜線的合理排序和整齊排布
先進生產工藝，嚴格品控體系，零故障出廠，返修率≤0.1%；
BX-V全系列設計支持3V-6V寬工作電壓，-40°C~80°C環境溫度下穩定工作。

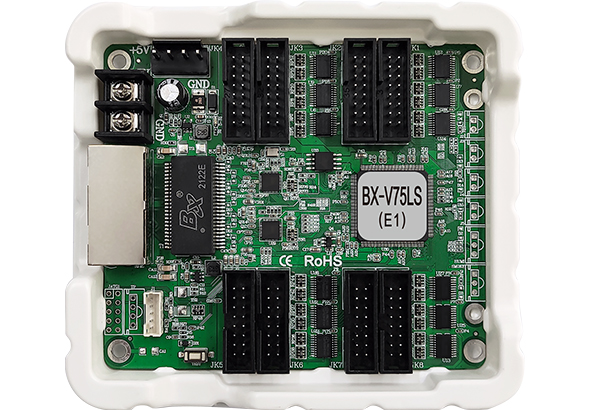

采用BX塑殼托架包裝，阻燃、環保、防靜電、耐高溫，直接上屏。
BX-V系列接收卡的軟硬件設計充分考慮用戶安裝、系統運行和維護時的場景，使安裝更容易，運行更穩定、維護更高效。
2018年10月后批量下線的REV.C版接收卡全面采用第二代通訊協議，大幅提升用戶體驗：
⑴ 接收卡快捷完成參數配置，一卡支持所有芯片，無需切換或升級程序；
⑵ 使用最新的驅動芯片時，快捷升級底層固件，200張內的接收卡升級只需2.5分鐘即可完成。
| 技術指標 | |
|---|---|
| 控制點數 | 單卡帶載256×256像素； 板載8組75接口，16組RGB信號輸出 |
| 灰度等級 | ≤65536級 |
| 灰度補償 | 每級灰度獨立補償 |
| 通信傳輸 | |
|---|---|
| 發送設備 | 支持所有BX發送卡、Y/YQ播放器和OVP發送設備 |
| 通信距離 | 超五類網線≤140M，六類網線≤170M 光纖線：單模收發器≤20KM，多模收發器≤550M。（利用中繼器無限延長） |
| 傳輸設備 | 支持千兆交換機、千兆光纖收發器和千兆光纖交換機 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格三基色LED顯示模組 |
| 列驅動IC | 支持74HC595、常規恒流芯片、雙鎖存芯片、PWM芯片等主流LED驅動芯片 |
| 行譯碼IC | 支持行譯碼和無譯碼模組，支持各種行譯碼芯片 |
| 掃描類型 | 支持智能描點，支持靜態至1/64掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點，適配各種規格模組 |
| RGB信號 | 支持RGB信號線序靈活定義 |
| 重要功能 | |
|---|---|
| 千兆網模式 | 支持電腦千兆網直接控制模式，100萬像素內流暢播放，無需發送卡 |
| 數據走向 | 支持從左到右、從右到左、從上到下、從下到上走線 |
| 數據對開 | 支持數據對開，顯著提高刷新率，也可合理減少接收卡使用數量 |
| 數據組交換 | 支持數據組任意交換，便于接收卡和顯示模組間連接排纜線的合理排序和整齊排布 |
| 異形屏控制 | 支持數據偏移實現異形屏幕控制 支持球形屏、立方體屏、各種不規則異形屏和創意顯示屏 |
| 千兆口交換 | 雙千兆網口不分輸入輸出，任意交換使用 |
| 系統升級和維護 | |
|---|---|
| 配置文件回讀 | 支持回讀接收卡存儲的配置信息，支持回讀接收卡的固件程序版本 |
| 固件在線升級 |
支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級， |
| 電氣參數 | |
|---|---|
| 工作電壓 |
5V（3V～6V寬工作電壓） 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 最大功率 | ≤3W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對LED控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對接收卡的電源端子和網口進行靜電放電抗擾度檢測 |
| 浪涌沖擊抗擾度 |
對LED控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 |
精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求，直接上屏安裝 |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧 |
| 其它信息 | |
|---|---|
| 單卡尺寸 | 107.4mm×91.7mm×17mm |
| 單卡重量 | 約100g |
| 包裝信息 | 包裝信息 單卡采用BX塑殼托架包裝，阻燃、環保、防靜電、耐高溫，直接上屏。 包裝箱尺寸：620mm×490mm×180mm，每箱100張接收卡。 |
| 文件名稱 | 技術說明 | 下載次數 | 下載 | 網盤下載 |
|---|---|---|---|---|
|
LedshowTV 2021多媒體演播器 最新版
版本號：V23.4.10.00 |
58024 | |||
|
LedshowTV 2019軟件 用戶手冊
版本號：20190722 |
18883 | |||
|
BX-V75LS 規格書
版本號：20201022 |
7165 |
