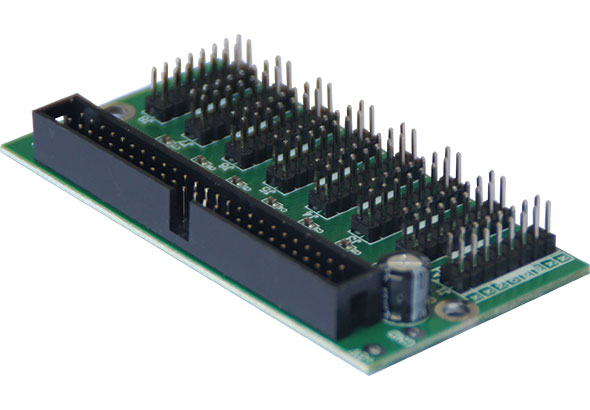

HUB256-T08 單雙色模組配套

單雙色LED顯示模組常用T8和T12接口：

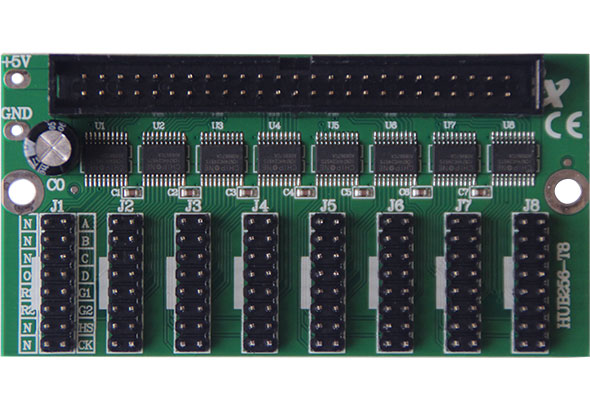

T08接口定義   2  A  B  C  D  G0  G1  HS  CK  16

                      1  N  N  N  O  R0  R1  N   N   15

T12接口定義  2  A  B  C  CK  HS  R  G  D  16

                      1  O  N  N  N   N  N  N  N   15

三基色LED顯示模組常用T75接口：

T75接口定義  2  G1   N  G2  E   B  D  HS  N  16

                      1  R1  B1  R2  B2  A  C  CK  O  15

物理說明     N=地(GND)，HS=鎖存，CK=時鐘，O=使能(OE)

                   R=紅色數據，G=綠色數據，A/B/C/D/E=行信號

在制作中大面積顯示屏時，建議從電源端引線對HUB板直接供電，以充分保障HUB板的輸出信號質量。對于超長LED顯示屏的信號級聯能力將大有好處！
