BX-6X MODBUS總線控制器批量下線

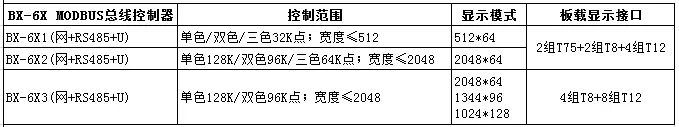

       以標準化產品對接行業定制需求，是仰邦科技產品研發的重要方向。近日，繼BX-6QX-M全彩控制器在MODBUS領域成熟應用一年之后，主打高性價比的BX-6X MODBUS總線控制器批量下線。BX-6X系列產品支持各種全彩模組以及單雙色模組，是為以文本顯示為主的工業項目量身定制的LED控制器。BX-6X系列產品可廣泛應用于需要實時顯示工業信息的場所，無需二次開發就能無縫對接DCS工業系統。

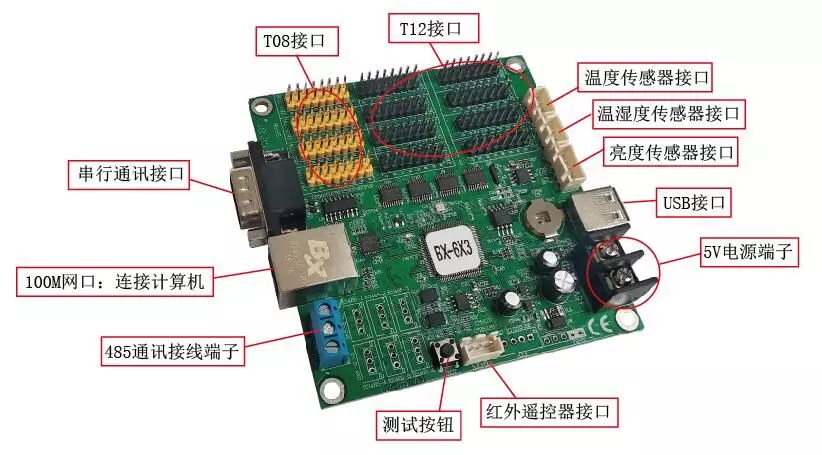

       DCS系統是現代工業系統的神經中樞，化工、煤礦、環保水處理、 冶金等領域都是通過DCS控制系統進行生產數據過程監控和管理。工業現場項目應用BX-6X MODBUS總線控制器，相關監控數據即可在LED顯示屏實時顯示。BX-6X系列產品標配網口+RS485+USB通訊接口，產品支持MODBUS RTU/TCP協議，支持串行、網口通訊，并且支持主機和從機兩種模式，支持顯示內容可視化配置、類組態軟件配置。

BX-6X MODBUS總線控制器使用教程

1、設置屏參

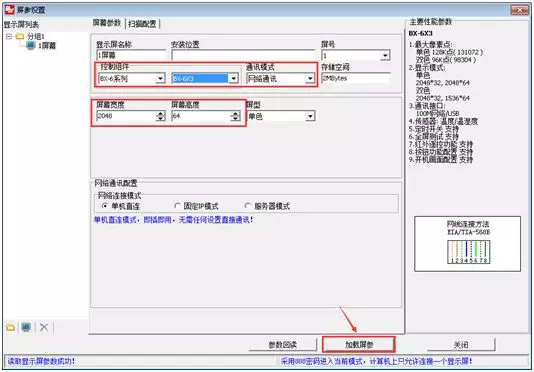

       本教程以BX-6X3連接溫度傳感器為例。請將Ledshow TW2017升級到V18.07.26.00及以上版本使用。設備連接完成后，啟動LedshowTW 2017軟件，點擊菜單欄的“設置”—>“設置屏參”—>輸入密碼“888”后進入“設置屏參”界面。在“控制組件”下選擇對應的控制器型號以及“通訊模式”，并且設置一下屏幕寬度和屏幕高度，最后點擊“加載屏參”。

2、網絡通訊模式

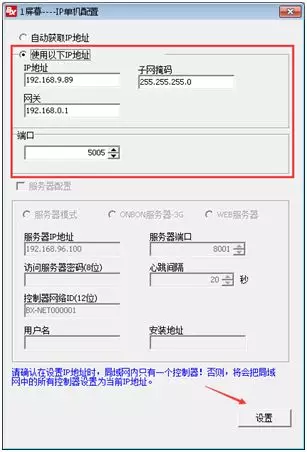

       網絡通訊配置下的“網絡連接模式”選擇“固定IP模式”。點擊”控制器IP配置“，進入界面，填寫IP地址、網關、端口等相關信息，點擊”設置“按鈕，即可完成IP信息設置。

3、掃描配置

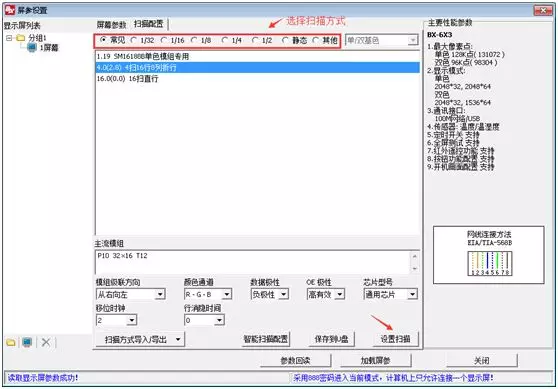

       在屏參設置界面，點擊”掃描配置“，根據模組的掃描方式，選擇對應的掃描方式，然后點擊”加載屏參“按鈕，屏幕就會正常顯示。

4、添加溫度傳感器

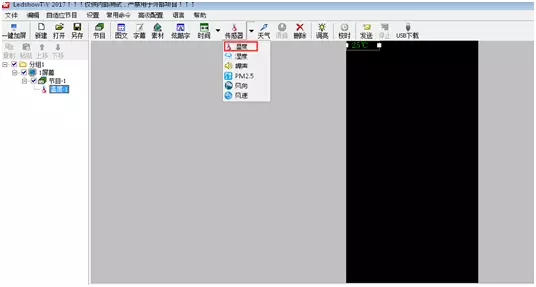

首先，點擊添加圖標下的溫度選項，添加一個溫度傳感器分區。

5、設置傳感區屬性

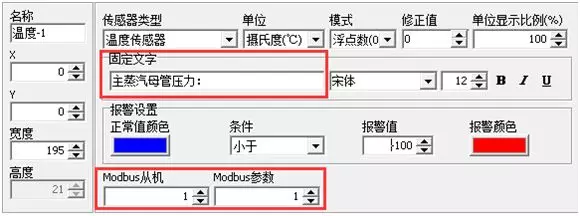

在溫度傳感器屬性界面，進行相關設置。

6、MODBUS配置

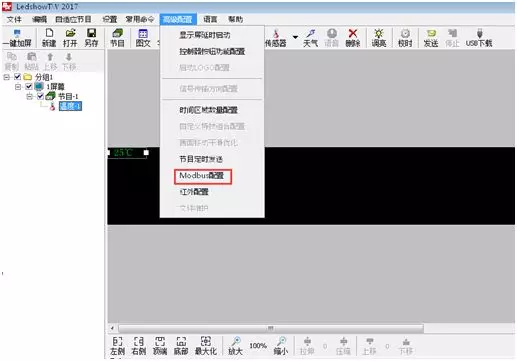

       選擇“高級配置“菜單欄下的MODBUS配置。

7、設置MODBUS屬性

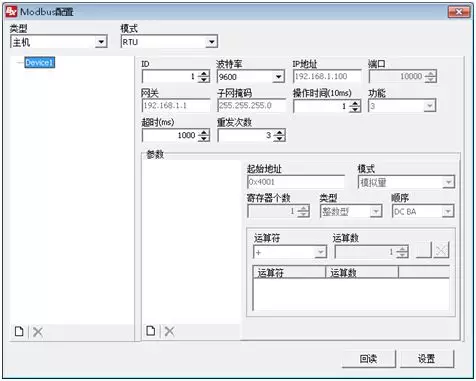

在界面設置相關參數配置信息。

8、發送節目

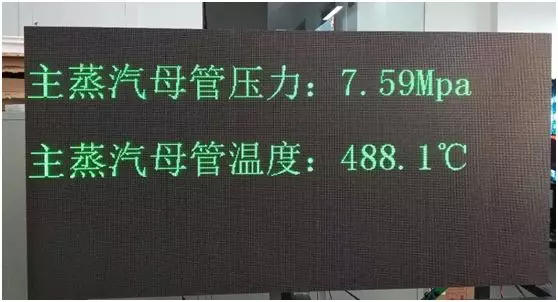

編輯好Modbus屬性后，只要點擊“發送”按鈕便可把節目內容發送到控制器，溫度傳感器即可正常在LED屏顯示數值。
